Dispositifs de commande des machines: interrupteurs de position

Les personnes intéressées trouveront ici des informations importantes sur les interrupteurs de position. Informez-vous sur leur usage, leur fonction de sécurité, leurs catégories et leurs spécificités.

Table des matières

      En bref

      Les interrupteurs de position éliminent les dangers en provoquant l’arrêt de mouvements mécaniques ou la coupure d’un rayonnement.

      Voici les principaux points à retenir:

      • Lorsque le protecteur quitte la position fermée (position de protection), le contact d’un interrupteur de position s’ouvre. Cela provoque immédiatement l’arrêt du mouvement de la machine.
      • L’interrupteur de position est également appelé interrupteur de fin de course ou interrupteur de surveillance.
      • En fonction du risque, la position du protecteur doit être contrôlée par un ou deux interrupteurs de position.
      • Installez les interrupteurs de position de telle sorte qu’ils ne puissent pas être manipulés. Pour ce faire, fixez au moins l’actionneur avec des raccords indémontables.

      Cette page remplace la fiche thématique 33066/10.

      Exemples d’interrupteurs de position

      Interrupteur à levier à galet (bleu)
      Fig. 1: interrupteur à levier à galet
      interrupteur à levier à galet (noir)
      Fig. 2: interrupteur à levier à galet
      Interrupteur inductif (jaune)
      Fig. 3: interrupteur inductif
      Un interruttore a cerniera rosso funge da dispositivo di interblocco
      Fig 4: interrupteur de position à charnière (rouge)
      interrupteur de position avec contre-pièce (rouge)
      Fig. 5: interrupteur de position avec contre-pièce

      Rendez toute manipulation impossible

      Sur certaines machines, il est possible que les utilisateurs neutralisent l’interrupteur de position et son fonctionnement. Vous pouvez éviter cela grâce à des mesures techniques.

      Fonction de sécurité

      Dispositif de verrouillage

      Dans le cas présent, on entend par «dispositif de verrouillage» l’identification de la position (ouvert, fermé) d’un protecteur avec le système de commande d’une machine. Un interrupteur de position est un composant d’un dispositif de verrouillage.

      Attention: on confond souvent dispositif de verrouillage et dispositif d’interverrouillage. La différence réside dans le fait que le dispositif d’interverrouillage empêche l’ouverture au moyen d’un blocage mécanique alors qu’un verrouillage détecte seulement la position.

      Surveillance de position

      Les dispositifs de surveillance de position ont deux fonctions.

      a) Ils éliminent un danger, par exemple en mettant à l’arrêt un mouvement mécanique ou en désactivant un rayonnement:

      • lorsque le protecteur n’est plus en position de sécurité
      • en cas de surcourse (grue, robot, plateforme élévatrice)

      b) Ils empêchent le redémarrage:

      • jusqu’au rétablissement de la fonction de sécurité
      • tant que la limite de course est dépassée



      Interverrouillage

      Un interverrouillage bloque un protecteur dans la position fermée. Il empêche l’ouverture du protecteur tant que l‘état dangereux de la machine (p. ex. des mouvements dangereux) n’a pas été supprimé ou tant que le cycle en cours n’est pas terminé.

      Montage

      Installez l’interrupteur de position de manière à empêcher leur manipulation («neutralisation») (par ex. montage encastré, caché, noyé).

      Les interrupteurs de position à commande mécanique sans contre-pièce (fig. 1 et 2) doivent être montés de façon à ne pas pouvoir être actionnés tant que le protecteur est fermé. Dès que le protecteur quitte la position fermée (position de sécurité), l’interrupteur doit provoquer l’ouverture directe du contact NF par action mécanique directe. La machine s’arrête immédiatement et ne peut pas redémarrer.

      Vous trouverez d’autres informations à la page Dispositifs de commande des machines.

      Respectez impérativement les points suivants lors de l’utilisation de tels interrupteurs de position:

      • déclenchement par action mécanique directe
      • ne pas utiliser l’interrupteur comme butée
      • maintien de la position de l’interrupteur (par des goupilles ou des goujons)
      • maintien de la position de la came angulaire ou linéaire (par des goupilles ou des goujons)
      • le poussoir doit être actionné jusqu’à la fin de la procédure d’ouverture (sans déplacement latéral) et tant que le protecteur n’est pas entièrement fermé; les contacts NF restent ouverts et empêchent le démarrage intempestif de la machine
      33066_10_06_f.tif

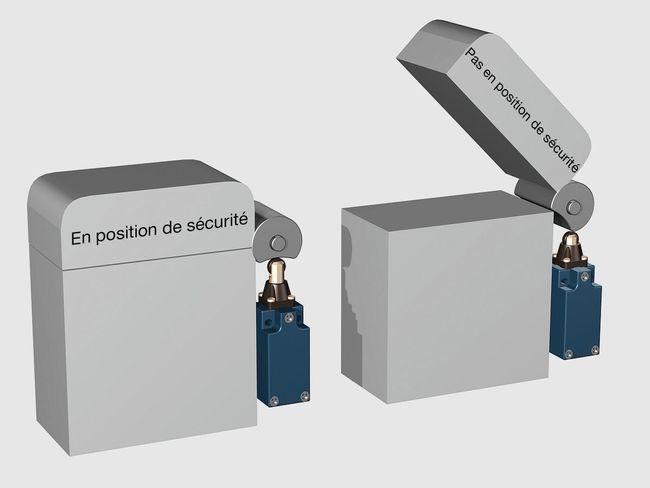

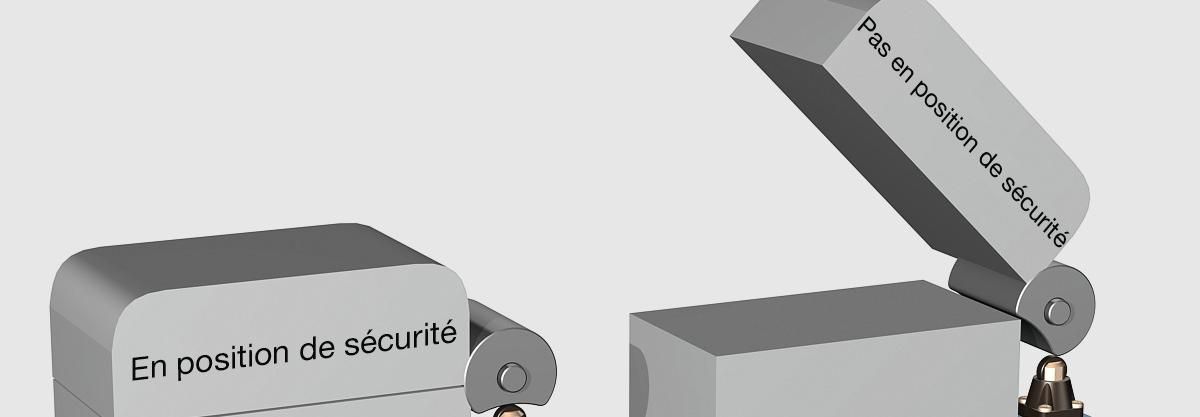

      Fig. 6: Exemple de protecteur équipé d’un interrupteur de position monté à l’intérieur d’une charnière Le protecteur est présenté d’une part en position de sécurité et, d’autre part, pas en position de sécurité.

      Spécificités

      L’ouverture du capot de protection interrompt le circuit et provoque l’arrêt des mouvements dangereux de la machine. Selon les risques, la position du protecteur doit être contrôlée par un ou deux interrupteurs de position. Si un seul interrupteur de position suffit, celui-ci doit nécessairement être actionné et présenter des contacts à manœuvre positive.

      Directives et normes

      • 2006/42/CE Directive machines
      • SN EN 14119 Sécurité des machines – Dispositifs de verrouillage associés à des protecteurs
