Dispositivi di comando: dispositivi sensibili alla pressione

Gli interessati trovano qui importanti informazioni sui dispositivi di protezione come i tappeti sensibili alla pressione. Informatevi su tipologie, modalità di collocazione e relativo funzionamento.

Indice

      L'essenziale in breve

      I dispositivi di protezione sensibili alla pressione arrestano una macchina se viene esercitata una certa pressione sulla superficie di contatto.

      Ne esistono di diverse tipologie:

      • bordi sensibili alla pressione e paraurti (safety bumper): da applicare ad esempio a porte e portoni. Nel caso di questa tipologia, la corsa di arresto del movimento pericoloso deve essere inferiore alla deformazione massima possibile.
      • Tappeti sensibili alla pressione: per questo dispositivo di protezione, la distanza dalla zona di pericolo deve essere tale da poter arrestare il movimento pericoloso prima che la persona possa raggiungere tale zona. La funzione dei tappeti di protezione si attiva quando questi vengono calpestati. Il tappeto impedisce il riavvio di una macchina o di un impianto finché una persona vi si trova sopra.

      Questa pagina sostituisce la scheda tematica 33066/11.

      Esempi

      33066_11_01.tif

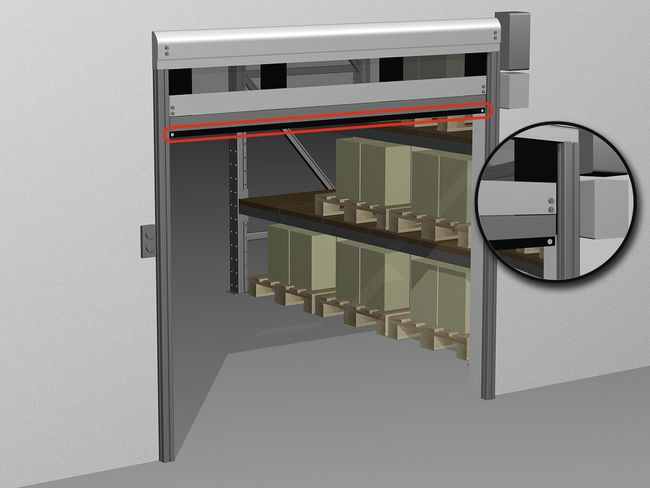

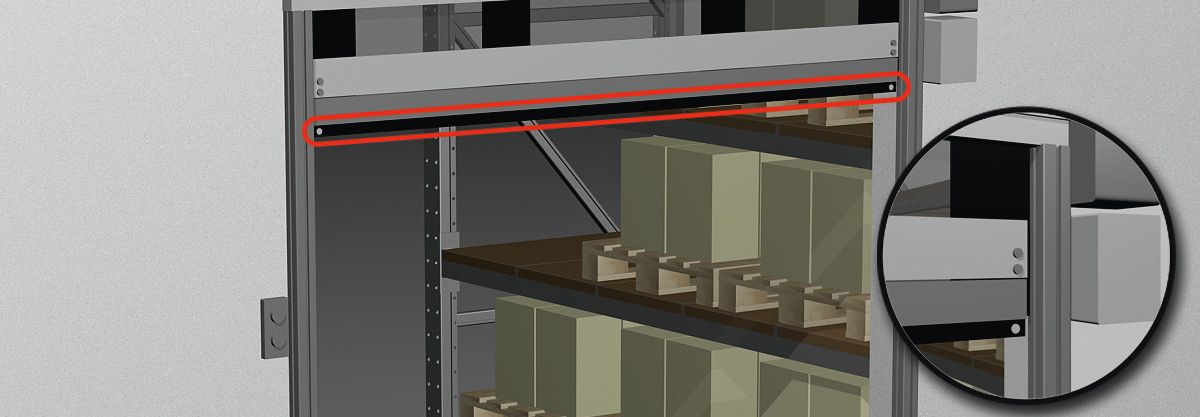

      Fig. 1: Portone a saracinesca con bordo sensibile alla pressione
      33066_11_02.tif
      Fig. 2: Sistema di trasporto automatico con paraurti sensibile alla pressione
      33066_11_03.tif
      Fig. 3: Robot di movimentazione con tappeto sensibile alla pressione

      Mai senza dispositivo di sicurezza

      I dispositivi di protezione sensibili alla pressione devono essere sempre collegati al relativo dispositivo di sicurezza (unità di valutazione).

      Tipologie

      I dispositivi di protezione sensibili alla pressione possono essere utilizzati per scopi diversi e per questo motivo ne esistono di diverse tipologie:

      • bordi sensibili alla pressione: da applicare ad esempio a porte e portoni
      • paraurti: da applicare ad esempio a sistemi di trasporto automatici a movimento lento
      • tappeti: da utilizzare ad esempio nelle vicinanze di macchine/robot

      Collocazione

      Nel caso dei bordi o dei paraurti sensibili alla pressione, la corsa di arresto del movimento deve essere inferiore alla deformazione massima possibile. Per quanto riguarda i tappeti e le pedane sensibili alla pressione, la distanza dalla zona di pericolo deve essere tale da poter arrestare il movimento pericoloso della macchina prima che sia possibile raggiungere tale zona.

      Funzionamento

      A seconda dell’ostacolo incontrato viene generata una determinata pressione che può avviare le seguenti azioni:

      • la chiusura di un contatto
      • l’interruzione di un contatto
      • l’interruzione di un raggio luminoso
      • la generazione di un’onda di pressione pneumatica

      Norme e direttive

      • Direttiva macchine 2006/42/CE
      • SN EN ISO 13856 Sicurezza del macchinario – Dispositivi di protezione sensibili alla pressione (serie di norme)

      Contatto per maggiori informazioni:

      Se avete domande sui dispositivi di protezione sensibili alla pressione, saremo lieti di aiutarvi.
