Dispositifs de commande des machines: sélecteurs de mode
Les personnes intéressées trouveront ici les informations importantes sur les sélecteurs de mode. Informez-vous sur les différentes catégories, leur principe d’actionnement et les exigences applicables.
Table des matières
En bref
Un sélecteur de mode vous permet de faire passer une machine du mode normal vers d’autres modes (p. ex. maintenance). Les mesures de protection activées diffèrent selon le mode.
Voici les principaux points à retenir.
- Sur les machines conçues de manière à permettre plusieurs modes de fonctionnement assortis de différentes mesures de protection, la commutation doit être protégée contre tout accès non autorisé, par exemple à l’aide d’un sélecteur de mode verrouillable dans chaque position.
- Chaque position du sélecteur de mode doit être clairement indiquée et asservie à un seul mode de fonctionnement.
- En position mode normal, des mesures de protection appropriées doivent empêcher d’accéder à la zone dangereuse.
Cette page remplace la fiche thématique 33066/15.

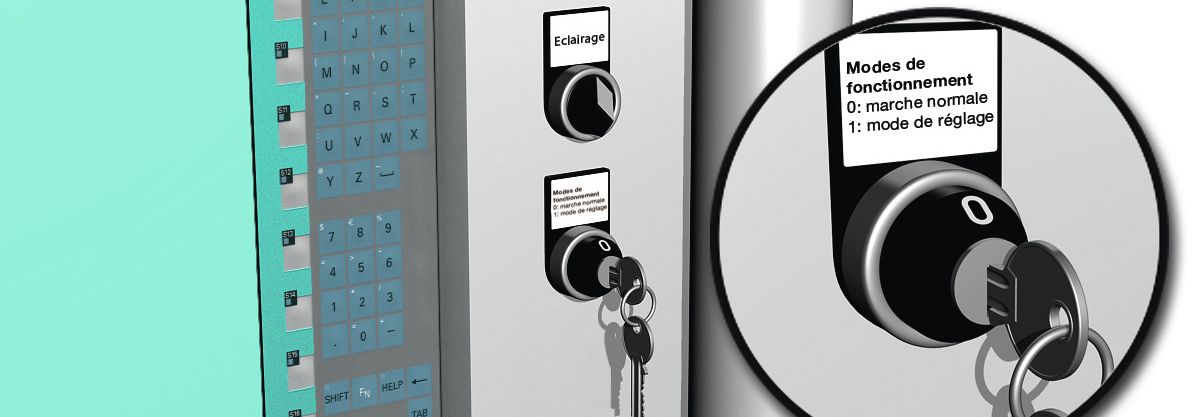

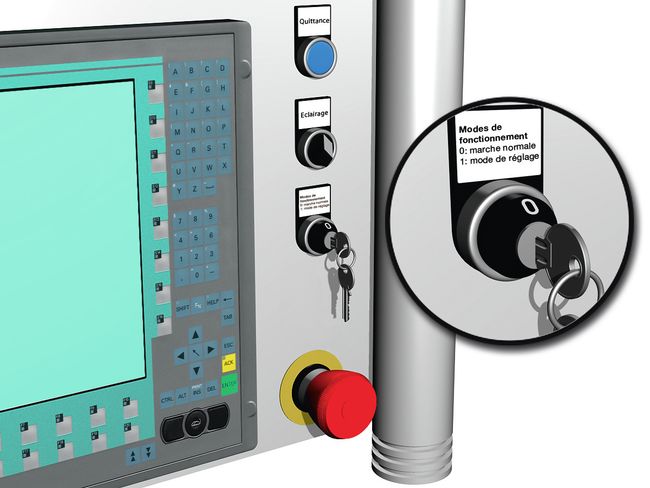

Fig. 1: Pour activer le mode de maintenance, cette commande de machine nécessite une clé.
Groupe d’utilisateurs limité
Le sélecteur de mode permet de limiter aux seules personnes autorisées l’utilisation de fonctions assorties de différentes mesures de protection. Pour ce faire, il est possible de recourir à un interrupteur à clé ou à un code d’accès.
Catégories
Le sélecteur électromécanique peut être mis en place par d’autres moyens de sélection ou un dispositif électronique équivalent avec code d’accès (mot de passe).
Fonctions de sécurité
Le sélecteur de mode permet de passer d’un mode à un autre. Le sélecteur de mode permet de limiter le cercle des utilisateurs pour chaque mode. Le mode sélectionné de commande ou de fonctionnement doit être prioritaire par rapport à toutes les autres fonctions de commande et d’exploitation, à l’exception de la fonction d’arrêt d’urgence.
En marche normale, l’installation exécute la tâche de base pour laquelle elle a été conçue. Dans ce mode de fonctionnement, des mesures techniques empêchent d’accéder à la zone dangereuse.
Tous les modes de fonctionnement (à l’exception de la marche normale) nécessaires au travail de préparation et à la maintenance sûre de la machine font partie de la marche particulière. Il s’agit par exemple d’opérations de nettoyage, de réglage, d’entretien, de réparations, de recherches d’erreurs, de levée de dysfonctionnements de la production, de programmation, d’essais, de mesures de contrôle, etc. Il convient de respecter à cet égard les indications du fabricant.
Par rapport à la marche normale, la machine désactive, en marche particulière, différentes mesures de protection.
Le passage de la marche normale vers les différents modes de marche particulière doit pouvoir s’effectuer en toute sécurité. Pendant le mode de réglage (marche particulière), il doit par exemple être impossible d’opérer un basculement vers la marche automatique (marche normale) à cause d’une erreur (court-circuit, etc.) ou par des personnes non autorisées.
Montage
Le sélecteur de mode doit se trouver sur l’unité de commande de la machine.
Spécificités
Le passage d’un mode de fonctionnement à un autre doit entraîner la suppression complète des ordres précédents associés à des fonctions dangereuses. Un changement de mode de fonctionnement ne doit pas pouvoir provoquer le démarrage de la machine ou de l’installation.
Directives et normes
- SN EN 60204-1 Sécurité des machines – Équipement électrique des machines
- 2006/42/CE Directive machines
