Dispositifs de commande des machines: clavier à membrane et écran tactile

Les personnes intéressées par les machines équipées de dispositifs de commande trouveront ici ce qu’il faut retenir sur les claviers à membrane et les écrans tactiles. Informez-vous sur leur sécurité et les mesures de protection.

Table des matières

      En bref

      Les claviers à membrane et les écrans tactiles sont devenus des équipements standard des nouvelles commandes de machines. Ils ne présentent toutefois pas que des avantages.

      Voici les principaux points à retenir.

      • Les claviers à membrane et les écrans tactiles sont moins fiables que les claviers conventionnels.
      • Ils sont également davantage sujets aux défaillances et propices à l’activation d’une commande par contact tactile accidentel.
      • Il faut par conséquent prendre des mesures particulières, comme équiper le clavier en question d’une validation supplémentaire (ENTER) pour déclencher une action.

      Cette page remplace la fiche thématique 33066/9.

      33066_09_01.tif

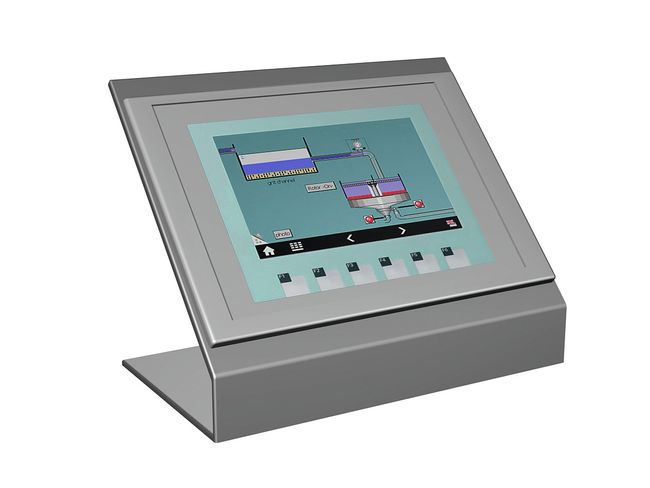

      Fig. 1: Un écran tactile classique, tel que l’on en trouve sur de nombreuses commandes de machines.

      Exigences relatives aux écrans tactiles

      En l’absence de mesures supplémentaires (comme un dispositif de validation ou une seconde saisie), les claviers à membrane et écrans tactiles ne doivent pas être utilisés pour des fonctions de sécurité.

      Sécurité

      N’utilisez pas de clavier à membrane pour des fonctions liées à la sécurité en l’absence de mesures supplémentaires (p. ex. dispositif de validation pour le mode de réglage de robots).

      Les dispositifs de mise en marche et d’arrêt démarrant ou stoppant un mouvement dangereux protègent les opérateurs contre un démarrage intempestif. En règle générale, un niveau de sécurité minimal PL c est requis (conformément à la norme SN EN ISO 13849-1).

      Mesures de protection

      Les organes de commande permettant de lancer des mouvements mécaniques et pouvant engendrer des situations dangereuses ou incertaines doivent être protégés de façon à empêcher tout actionnement ou contact tactile involontaire. Solutions possibles:

      • confirmation obligatoire de la commande par l’opérateur (répétition de la commande)
      • utilisation d’un dispositif de validation

      Directives et normes

      • 2006/42/CE Directive machines
      • SN EN 60204-1 Sécurité des machines – Équipement électrique des machines
      • SN EN 60447 Principes fondamentaux et de sécurité pour l’interface homme-machine, le marquage et l’identification – Principes de manœuvre
      • SN EN ISO 13849-1 Sécurité des machines – Parties des systèmes de commande relatives à la sécurité

      Contact pour toute information complémentaire

      Nous sommes à votre disposition pour vous fournir plus d’informations sur les claviers à membranes et les écrans tactiles.
