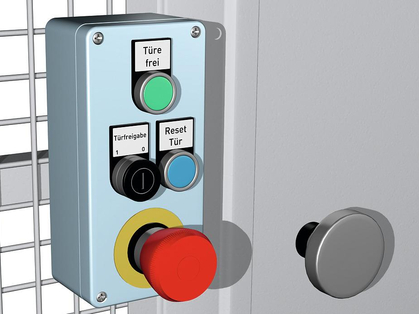

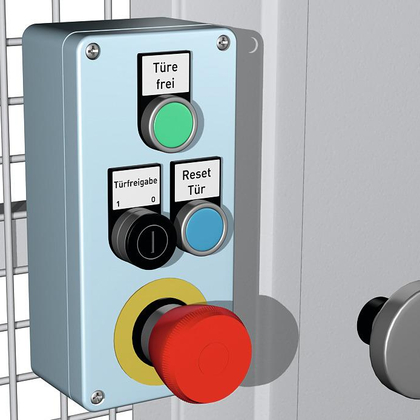

Schalteinrichtungen in Maschinensteuerungen: Zustimmeinrichtung
Interessierte finden hier wichtige Informationen zu Zustimmeinrichtungen. Informieren Sie sich über deren Einsatzzweck, Schutzfunktion, Arten und Wirkungsweisen.
Inhalt
Kurz und bündig
Gewisse Betriebsarten von Maschinen erfordern das Aufheben der Wirkung von Schutzeinrichtungen, beispielsweise für Arbeiten im Sonderbetrieb oder wenn man bei der Maschine etwas einrichten oder einstellen muss. In solchen Fällen kann eine Zustimmeinrichtung die Sicherheit erhöhen.
Beachten Sie dabei Folgendes:
- Die Zustimmeinrichtung wirkt im Zusammenhang mit weiteren Schutzmassnahmen (z.B. reduzierte Geschwindigkeit/Drehzahl).
- Sie kommt nur im Sonderbetrieb zum Einsatz.
- Mit dem Einsatz der Zustimmeinrichtung wird die Verantwortung an die Bedienperson übertragen, indem diese die Energie für die Bewegung frei gibt.
- Die gefährliche Bewegung einer Maschine wird durch Durchdrücken oder Loslassen der Zustimmtaste stillgesetzt (3-stufige Panikreaktion). Verwenden Sie einen 2-stufigen Typ, braucht es zusätzlich eine Not-Halt-Einrichtung.
Diese Seite ersetzt das Factsheet 33066/7.
Beispiel eines Zustimmtasters

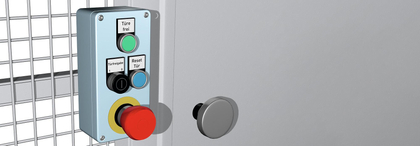

Bild1: Beispiel möglicher Zustimmeinrichtung.
Einsatz der Zustimmfunktion
Eine Zustimmeinrichtung ist nur für den Sonderbetrieb (z. B. Einrichten) in Kombination mit weiteren Bedingungen, wie z. B. reduzierte Geschwindigkeit oder Drehzahl bestimmt.
Schutzfunktion
Mit der Zustimmeinrichtung wird die Energie für eine Bewegung freigegeben. Sobald die Zustimmeinrichtung losgelassen oder durchgedrückt wird (Panikreaktion, 3-stufig), stoppt die Bewegung. Die gefährliche Funktion der Maschine können Sie dadurch stillsetzen. Die Zustimmeinrichtung bietet Drittpersonen keinen Schutz.
Arten
Es gibt zwei Typen von Zustimmeinrichtungen: Eine 2-stufige (Halt/Freigabe) und 3-stufige (Halt/Freigabe/Halt). Wird ein 2-stufiger Typ verwendet, müssen Sie sicherstellen, dass das Gerät zusätzlich über eine Not-Halt-Funktion verfügt.
Wirkungsweise
Die Zustimmeinrichtung gibt lediglich die Energie frei. Die Bewegung selbst müssen Sie durch andere Mittel (Drucktaster, Joystick, Handrad usw.) auslösen.
Die Zustimmeinrichtung kann im Sonderbetrieb (z. B. Einrichten im unmittelbaren Gefahrenbereich) zusammen mit weiteren Schutzmassnahmen wie reduzierte Geschwindigkeit verwendet werden. Die Zustimmeinrichtung wird automatisch aktiviert, sobald die betroffene Betriebsart gewählt wird.
Diese Seite gehört zu einer Serie von Publikationen zu Schalteinrichtungen in Maschinensteuerungen. Die anderen Teile dieser Serie finden Sie bei Downloads und Bestellungen.
