Scale sicure per aziende sicure
Nella prevenzione degli infortuni rientrano anche le scale sicure, siano esse in edifici aziendali o in concomitanza di accessi a macchine e impianti. Ciò presuppone un’esecuzione corretta. In questa pagina vi spieghiamo come pianificare la costruzione delle scale in tutta sicurezza.
Indice
L'essenziale in breve
Negli edifici vale la regola: niente scale senza corrimano. Le scale su macchinari e impianti non solo facilitano il funzionamento e la manutenzione, ma riducono anche il rischio di infortuni.
Ecco le regole principali per costruire scale sicure:
- Le scale devono avere la giusta inclinazione. Questo indica il rapporto tra l’altezza e la profondità del gradino.
- Le scale dovrebbero essere sempre dritte, se possibile. Se vi sono cambi di direzione, dovete prevedere pianerottoli intermedi.
- Le scale a libretto e alla marinara comportano un rischio maggiore di infortuni, motivo per cui andrebbero evitate.
Scale di accesso a edifici
Negli edifici è indispensabile avere scale sicure. Se le scale sono costruite in modo corretto, la probabilità di infortunio si riduce per tutti gli utilizzatori.

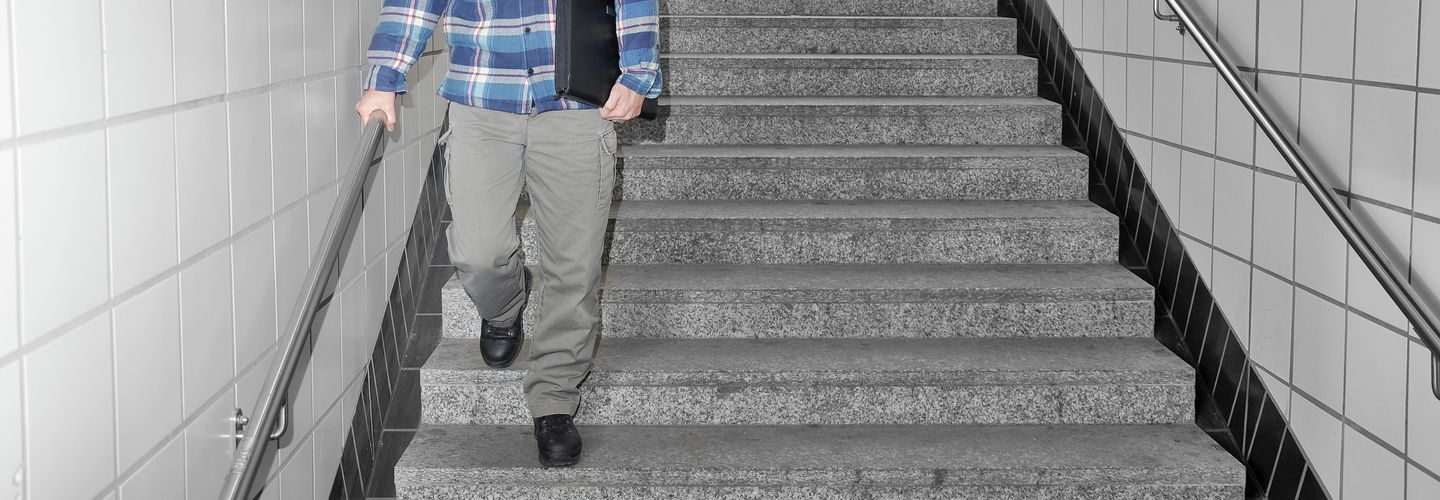

Mai senza corrimano!
Le scale devono sempre essere munite di un corrimano; se la larghezza della scala è pari o superiore a 1,5 metri ne occorrono due. Le scale ripide o molto ripide devono avere un corrimano su ambo i lati. Il corrimano deve poter essere afferrato (diametro 40-50 mm). La distanza tra il corrimano e la parete o altri ostacoli deve essere pari ad almeno 40 mm.
Dimensioni ideali per scale sicure
I seguenti valori empirici indicano le dimensioni ottimali dei gradini, affinché la scala risulti comoda e sicura.
| Alzata | Pedata |
| 15cm | 33cm |
| 16cm | 31cm |
| 17cm | 29cm |

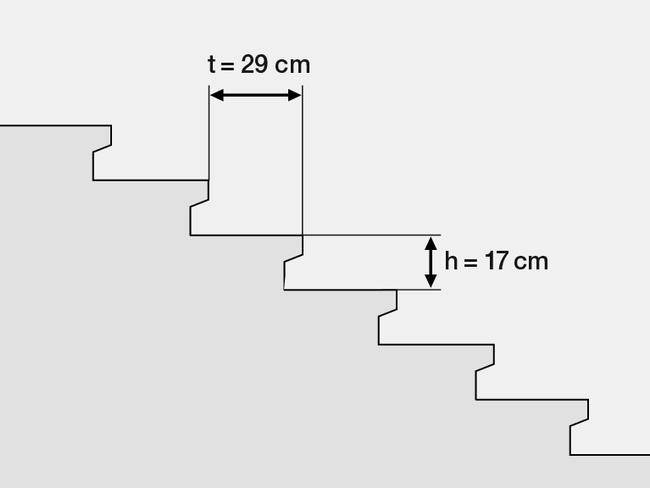

Il rapporto ideale tra alzata e pedata (pendenza) dei gradini è 17 : 29.
Tutte le scale di un edificio dovrebbero avere la stessa pendenza.

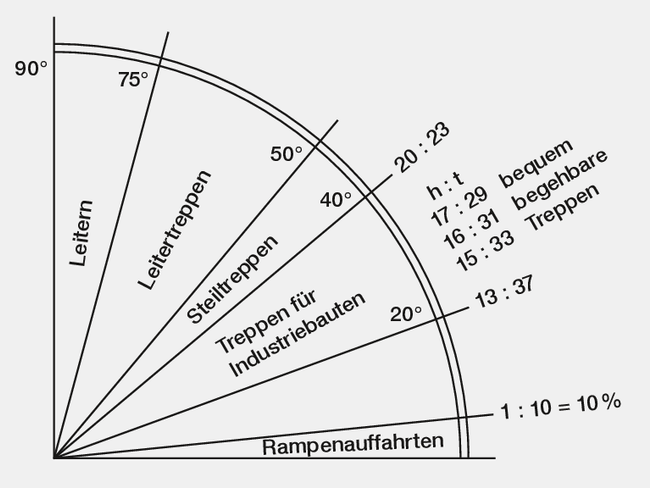

Il grafico indica l'area in cui si collocano i valori di pendenza ideali per utilizzare le scale in modo comodo e sicuro.
A scopo di sicurezza, al di sopra delle scale occorre prevedere uno spazio libero sufficiente.

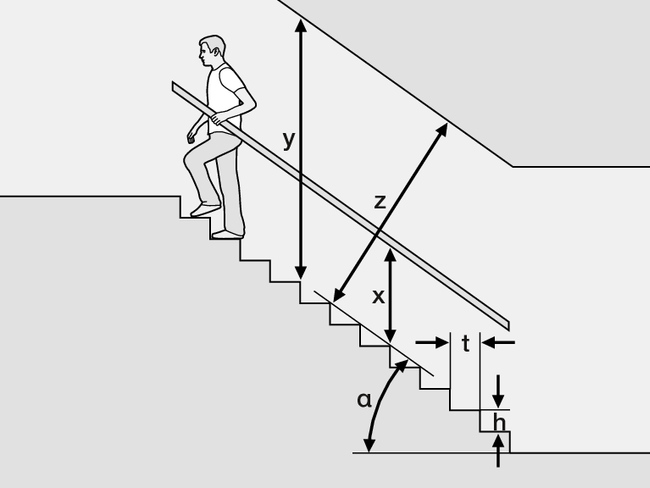

Per stabilire le dimensioni delle scale è possibile fare riferimento ai valori indicativi e alle formule di calcolo riportati di seguito.
| Scala normale | Scala ripida | |
| Angolo di inclinazione α [°]* |
20 – 40 |
40 - 50 |
| Altezza corrimano x [cm] | 90 | 90 - 85 |
| Spazio libero y [cm] | 215 - 230 | -240 |
| Spazio libero z [cm] | 200 - 180 | 180 - 155 |
| Alzata h [cm] | hmin = 15 hmax = 20 |
hmin = 20 hmax = 24 |
| Pedata t [cm] | tmax = 32 tmin = 26 |
tmin = 20 |
Formula di comodità: t – h = 12
Formula di misura del passo: t + 2 x h = 63
Formula di sicurezza: t + h = 46

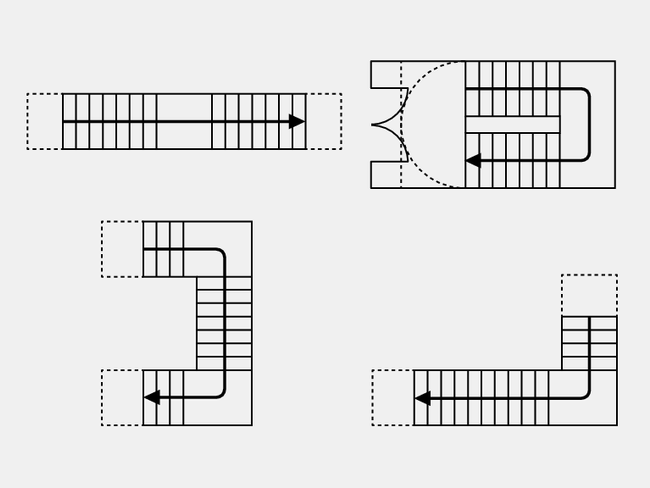

Maggiore sicurezza con uno sviluppo rettilineo delle scale e pianerottoli intermedi
Le scale a gradini, di regola, dovrebbero avere uno sviluppo rettilineo. In caso di cambiamenti di direzione occorre prevedere pianerottoli intermedi.
Questi ultimi vanno predisposti dopo ogni 15 o al massimo 18 gradini.

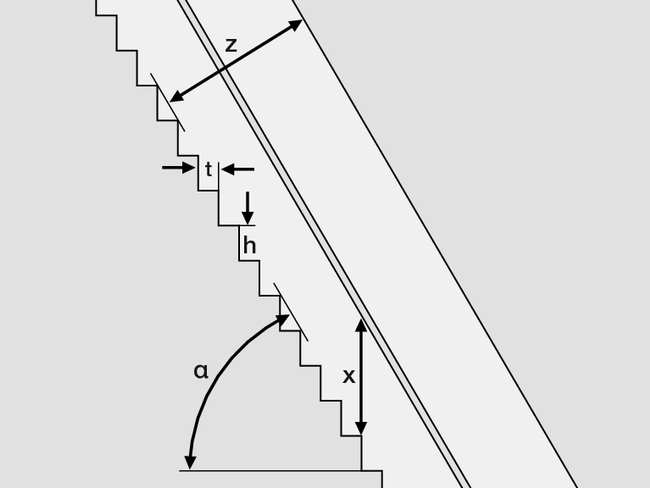

Dimensioni per scale ripide e molto ripide
Le scale ripide e molto ripide sono consentite solo per accessi poco utilizzati.
Per calcolare le dimensioni di questi tipi di scale è possibile fare riferimento ai valori indicativi e alle formule di calcolo riportati di seguito.
| Angle d’inclinaison α [°] | 50 – 75 |
| Spazio libero z [cm] | 165 - 105 |
| Larghezza fra i corrimano [cm] | 50 - 60 |
| Alzata h [cm] | 22,5 - 31,5 |
| Pedata t [cm] | 20 - 8 |
Alzata h = 37,5 – 0,75 x t
Superficie di calpestio
La superficie di calpestio della scala deve essere antiscivolo. Se l’intera superficie è realizzata con materiale liscio, i gradini devono essere dotati di bordo antiscivolo.
Per maggiori informazioni:
- Opuscolo tecnico Scale, upi, 2.007.01
- Indicazioni relative alle ordinanze 3 e 4 concernenti la legge sul lavoro
Scale di accesso a impianti e macchinari
Anche le scale di accesso a impianti e macchinari devono risultare sicure; ciò è indispensabile per ridurre la frequenza degli infortuni durante le fasi di utilizzo e manutenzione.

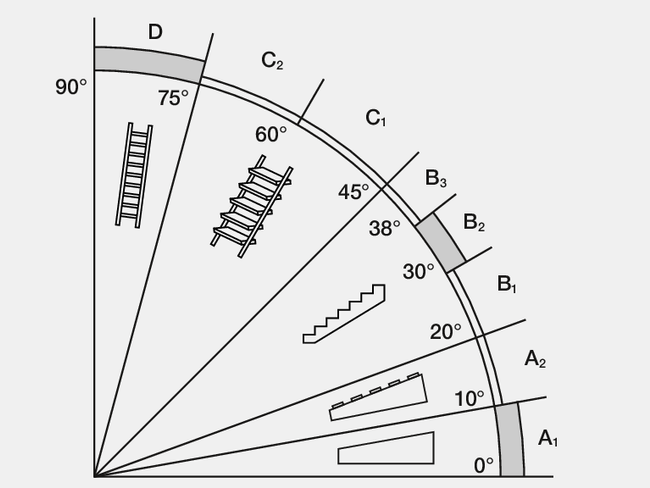

Il seguente grafico mostra gli angoli di inclinazione consigliati per rampe e scale.
A1: Rampe: da 0 a 10°
B2: Scale a gradini: da 30 a 38°
D: Scale alla marinara fisse: da 75 a 90°

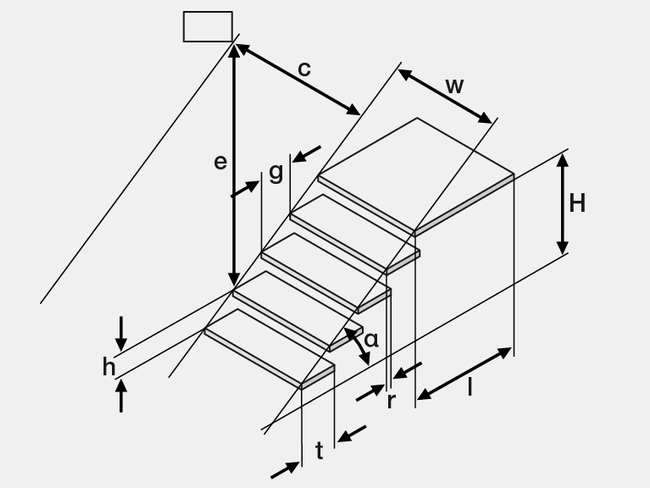

Requisiti tecnici di sicurezza per le scale a gradini (estratto dalla norma SN EN ISO 14122-3):
- L'angolo di inclinazione α varia da 30 a 38°.
- Equazione per pedata g e alzata del gradino h:
600 mm ≤ g + 2 h ≤ 660 mm - Sormonto per gradini, pianerottoli e pedane:
r ≥ 10 mm - Il gradino più alto deve essere alla stessa altezza del pianerottolo.
- Altezza libera di passaggio: e ≥ 2300 mm
- Sagoma libera: c ≥ 1900 mm
- La larghezza libera w della scala deve essere di almeno 800 mm. Le eccezioni sono disciplinate nella norma citata.
- L'altezza H di singole rampe non deve essere superiore a 3000 mm. In caso contrario è necessario un pianerottolo prima della rampa successiva. La lunghezza dei pianerottoli deve essere di almeno 800 mm e in ogni caso uguale o maggiore alla larghezza libera w della scala. Solo nel caso di una singola rampa l'altezza totale H della scala può arrivare anche a 4000 mm.
- Una scala deve disporre di due corrimano. Le eccezioni sono disciplinate nella norma citata.
Evitare il più possibile le scale a libretto e alla marinara
Dato il rischio superiore di caduta e il maggiore sforzo fisico richiesto dall'utilizzo di scale a libretto e alla marinara, si dovrebbe evitare il più possibile questo tipo di accessi.
Per scegliere la scala più adatta è utile effettuare una valutazione del rischio tenendo conto degli aspetti ergonomici.
Esempi per la scelta di una scala a libretto o alla marinara:
- Gli accessi sono utilizzati raramente.
- Le persone che utilizzano l'accesso non devono trasportare utensili di grandi dimensioni o altri equipaggiamenti.
- È prevedibile che l'accesso venga utilizzato da una sola persona per volta.
- L'accesso non viene utilizzato per l'evacuazione di eventuali feriti.
Requisiti tecnici di sicurezza per le scale a libretto e alla marinara (estratto dalla norma SN EN ISO 14122-3):
- Profondità del gradino: t≥ 80 mm
- L'alzata del gradino dipende dall'angolo di inclinazione:
- Inclinazione della scala portatile fino a 60°: alzata h compresa tra 150 e 200 mm
- Inclinazione della scala portatile superiore a 60°: alzata h compresa tra 230 e 300 mm - Sormonto del gradino o del pianerottolo: r ≥ 0 mm.
- La larghezza utile della scala deve essere preferibilmente di 600 mm.
- Altezza libera di passaggio: e ≥ 2300 mm
- Sagoma libera: c ≥850 mm
- Altezza di un singolo segmento: H può essere ≤ 3000 mm.
- Le scale a libretto devono sempre disporre di due corrimano.
I requisiti previsti per la distanza del corrimano (x) dalla scala a libretto dipendono dall'angolo di inclinazione α.
Ulteriori informazioni sul tema "Scale di accesso a impianti e macchinari" si trovano nelle seguenti norme. Questi possono essere richiesti a SNV
- SN EN ISO 14122-1
- SN EN ISO 14122-2
- SN EN ISO 14122-3
I contenuti di questa pagina sostituiscono l’ex pubblicazione «Vie di circolazione interne aziendali» (codice 44036.i).
