Schalteinrichtungen in Maschinensteuerungen: Der Hauptschalter

Interessierte von Maschinen mit Schalteinrichtungen finden hier wichtige Informationen zum Thema Hauptschalter. Informieren Sie sich über die verschiedenen Bauarten, deren Betätigungsprinzipien und Anforderungen.

Inhalt

      Kurz und bündig

      Hauptschalter (wie im Bild 1 und 2 dargestellt) sind das Herzstück einer Maschinensteuerung. Obschon deren Grundfunktion selbsterklärend ist, gilt es, die folgenden Punkte zu beachten:

      • Hauptschalter und Hauptventile trennen die Maschine oder Anlage von der Energiezufuhr (elektrisch, pneumatisch, hydraulisch).
      • Im Allgemeinen hat ein elektrischer Hauptschalter zwei Positionen, nämlich «0» und «I» (Aus und Ein).
      • Hauptschalter und Hauptventile müssen in der Stellung «0» abschliessbar sein.
      • Bei Strömen bis 16 A können Sie als Planerin oder Hersteller anstelle eines Hauptschalters auch eine einfache Stecker-Steckdosen-Kombination verwenden (siehe Bild 3). Stecker-Steckdosen-Kombinationen müssen abschliessbar sein, wenn die Trennung nicht dauernd überwacht werden kann.

      Diese Seite ersetzt das Factsheet 33066/2.

      33066-02; Factsheet "Schalteinrichtungen in Maschinensteuerungen - Der Hauptschalter"

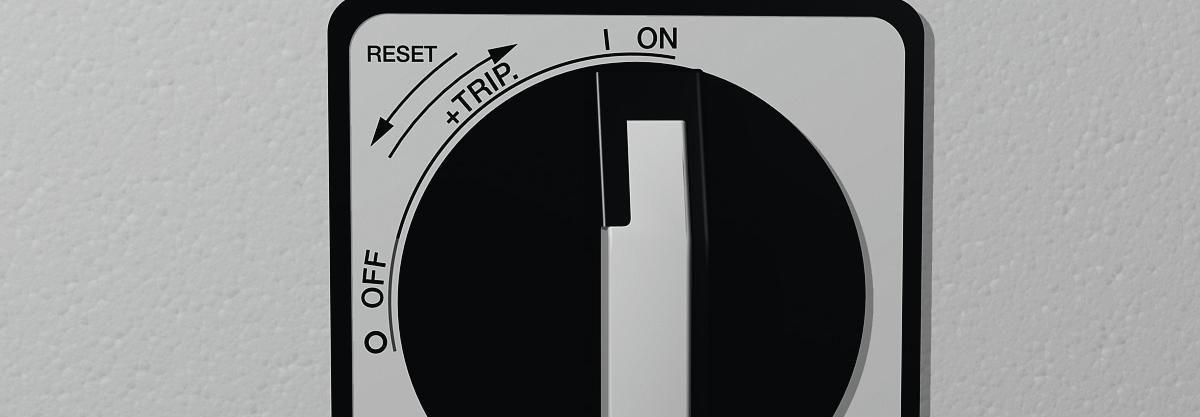

      Bild 1: Ein Hauptschalter in Form eines Drehschalters.
      33066-02; Factsheet "Schalteinrichtungen in Maschinensteuerungen - Der Hauptschalter"

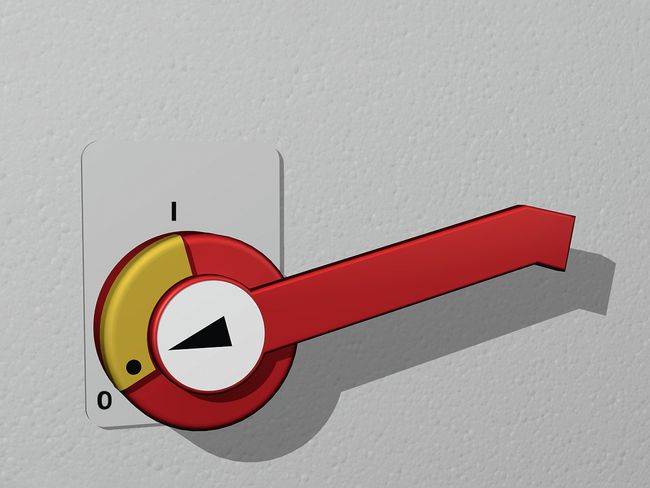

      Bild 2: Hauptschalter mit Not-Halt-Funktion
      33066-02; Factsheet "Schalteinrichtungen in Maschinensteuerungen - Der Hauptschalter"

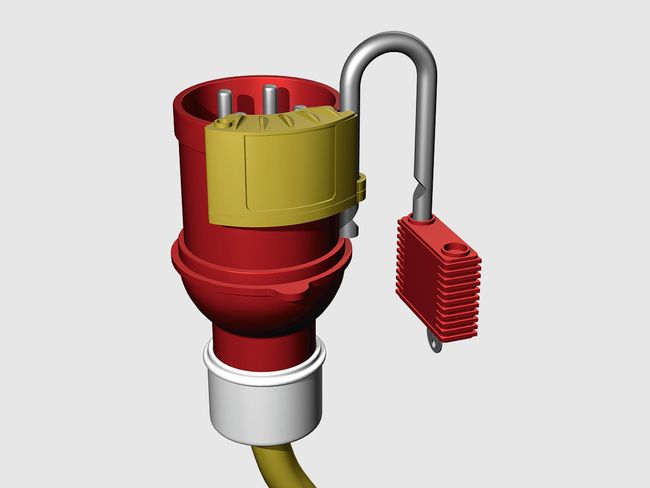

      Bild 3: Abschliessbarer Stecker
      33066-02; Factsheet "Schalteinrichtungen in Maschinensteuerungen - Der Hauptschalter"

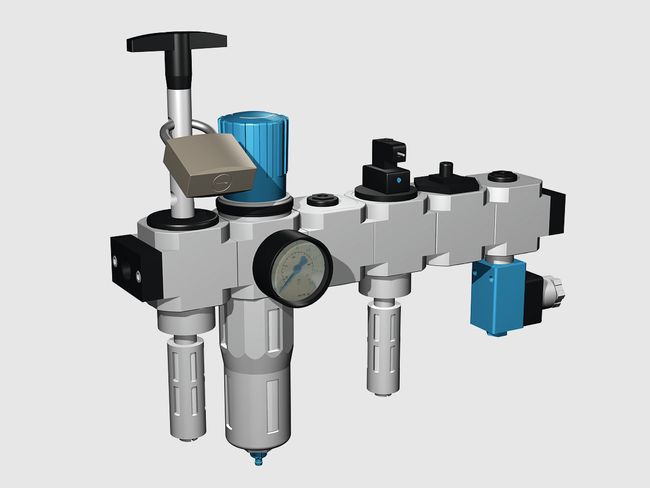

      Bild 4: Abschliessbares Hauptventil

      Die Funktionen des Hauptschalters

      Der Hauptschalter trennt nicht nur die Energiezufuhr, sondern baut auch gespeicherte Energien ab.

      Schutzfunktion

      Der Zweck des Hauptschalters ist es, die gesamte Anlage von der Energie zu trennen. Für andere Energieformen als Elektrizität (Druckluft, Gas usw.) ist allenfalls auch ein Hauptschalter oder eine Trenneinrichtung nötig.

      Gespeicherte Energie muss beim Ausschalten des Hauptschalters abgebaut oder sicher von den Aktoren getrennt werden.

      Bei Wiederherstellung der Energieversorgung nach einem Ausfall darf die Maschine nicht automatisch wieder anlaufen.

      Manchmal übernimmt der Hauptschalter zusätzlich auch die Not-Aus-Funktion. In diesem Fall ist das Betätigungsorgan rot und der Hintergrund gelb. Siehe die Suva Seite «Not-Halt-Geräte».

      Die in der Norm EN 60204-1 genannten «ausgenommenen Stromkreise», z. B. Wartungssteckdosen und Beleuchtung, müssen nicht vom Hauptschalter abgeschaltet werden. Dies ist nur unter Berücksichtigung der dort definierten Anforderungen erlaubt.

      Einbau

      Der Hauptschalter muss von ausserhalb des Schaltschranks bedienbar, leicht zugänglich und gut erkennbar sein (siehe Bild 5).

      33066-02; Factsheet "Schalteinrichtungen in Maschinensteuerungen - Der Hauptschalter"

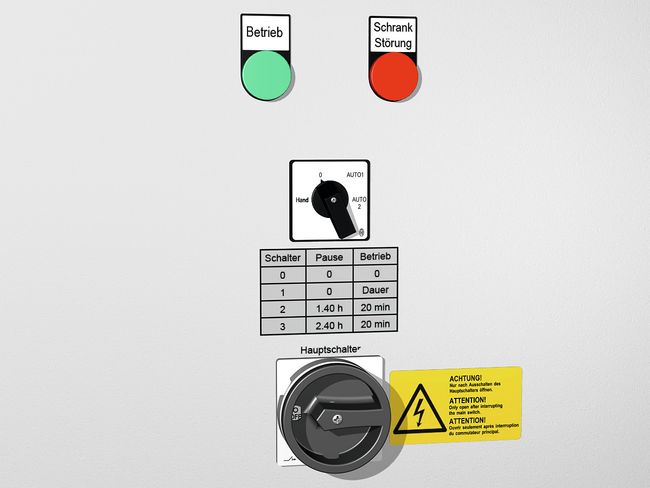

      Bild 5: Einbaubeispiel eines Hauptschalters an einem Schaltschrank.

      Normen

      • 2006/42/EG Maschinenrichtlinie
      • SN EN 60204-1 Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen
